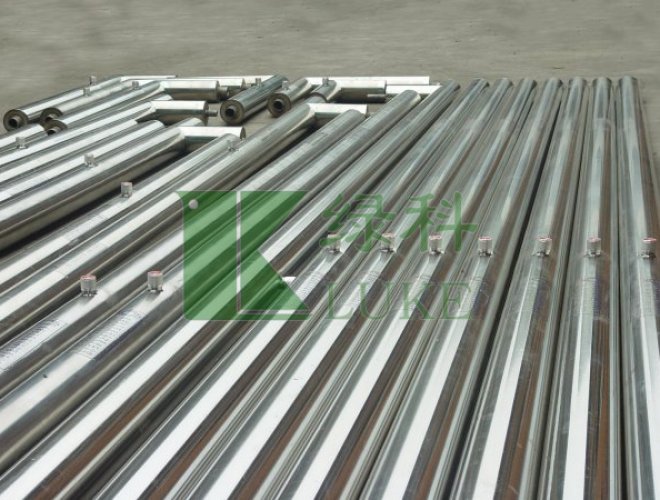

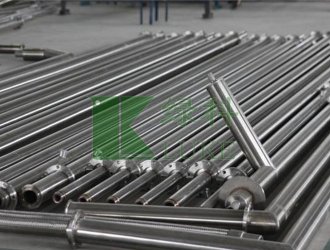

高真空絕熱低溫管道

高真空絕熱管由內管、外管以及多層絕熱材料組成,夾層內多層絕熱材料復合而成,以減少輻射傳熱;并將夾層抽成高真空狀態,以降低對流傳熱;內外管之間用低導熱系數材料隔離,以減少固體傳熱,從而把內管冷量損失控制到最低限度,充分滿足低溫液體(液氧、液氮、液氬、液氫、液氦、液化天然氣)等長距離輸送。

喜歡這個產品?把它分享給你的朋友吧!

產品詳情


高真空絕熱低溫管技術設計參數

●內管在液氮溫度下,收縮率為0.3%,對于硬管,在內管或外管上還須設置補償器

●在管道上直接安裝高真空多層絕熱低溫截止閥、止回閥、緊急截斷閥以及安全系統

●插拔式真空接頭連接處漏熱小,無結霜、結露

●有特殊需求的客戶定制特殊結構形式的真空絕熱管道系統



高真空絕熱低溫管選材

●內、外管均為特種優質不銹鋼管(SUS304)

●夾層中采用目前先進的專用多層絕熱材料及氣體吸附劑

●導熱系數低的支撐



高真空絕熱低溫管連接方式

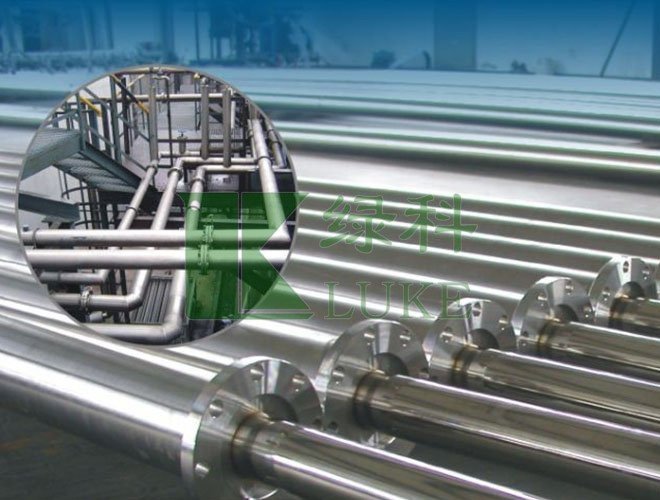

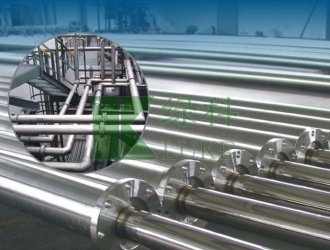

●插拔式連接(通稱為真空法蘭連接)

●焊接式連接(在安裝現場將分?jǐn)嘀谱髡婵展艿慕宇^焊接)



高真空絕熱低溫管的安裝

●分段制作,管段道之間采用真空法蘭連接,或焊接連接,安裝及維護方便

●專業人員安裝,專業人員調試

●縮短安裝時間,節省安裝工作量,降低安裝成本


高真空絕熱低溫管道技術參數



管道規格
(mm)

公稱通徑

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

內  管

ф20

ф25

ф32

ф38

ф45

ф57

ф76

ф89

ф108

ф133

ф159

外  管

ф76

ф89

ф89

ф108

ф108

ф114

ф133

ф159

ф168

ф219

ф219

工作壓力

根據用戶需要設計

設計溫度

-270℃

工作介質

液氧、液氮、液氬、液氫、液氦、液化天然氣

內、外筒材質

1Cr18Ni9Ti、SUS304

結構形式

高真空多層絕熱

夾層壓力

<0.004Pa

管道真空漏率

<2×10-10PaL/S

內管強度試驗

根據工作壓力進行

氣密性試驗

根據工作壓力進行

設計依據

1.根據國家有關標準和Q/XLT01-2008標準
2.按用戶提供的低溫液體輸送管道系統布置圖要求進行
